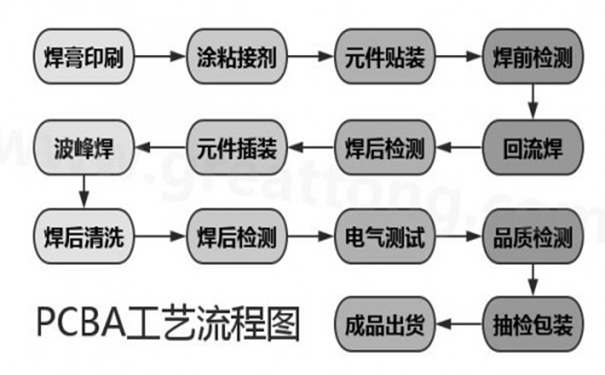

PCBA加工工藝流程詳解如下圖所示：

一：焊膏印制

　　使用的設備為全自動視覺錫膏絲印機，采用鋼網印制，刮板沿模板表面推動焊膏前進，當焊膏到達模板的一個開孔區時，刮板施加的向下的壓力迫使焊膏穿過模板開孔區落到電路板上。

　　二：涂敷粘結劑（點紅膠）

　　這是一道可選工序。采用雙面組裝的電路板為防止波峰焊時底部表面安裝元件或雙面回流焊時底部大集成電路元件熔融而掉落，需用粘結劑將元件粘住。另外，有時為防止電路板傳送時較重元器件的位置移動也需用粘結劑將其粘住。

　　三：元器件貼裝（SMT貼片）

　　該工序是用自動化的SMT貼片機將表面貼裝元器件從進料器上拾取并準確地貼裝到印制電路板上。

　　四：焊前與焊后檢查

　　電子組件在通過回流焊爐前需要認真檢查元件是否貼裝完好及位置有無偏移等現象。在焊接完成之后，組件在進入下一個工藝步驟之前，需要檢驗有誤焊點缺陷及其它質量缺陷。

　　五：回流焊

　　將電子元件安放在焊料上之后，采用熱對流技術的流焊工藝融化焊盤上的焊料，形成電子元器件引線和焊盤之間的機械和電氣互連。

　　六：元器件插裝（DIP插件）

　　對于通孔插裝元器件和某些機器無法貼裝的表面安裝元件，例如某些插裝式電解電容器、連接器、按鈕、開關和金屬端電極元件（MELF）等，進行手工插裝或是用自動插裝設備進行元件插裝。

　　七：波峰焊

　　波峰焊主要用來焊接通孔插裝類電子元件。當電路板通過波峰上方時，焊料浸潤電路板底面漏出的引線，同時焊料被吸人電鍍插孔中，形成元件與焊盤的緊密互連。

　　八：清洗

　　可選工序。當焊膏里含有松香、脂類等有機成分時，它們經焊接后同大氣中的水氣相結合而形成的殘留物具有較強的化學腐蝕性，留在電路板上會妨礙電路連接的可靠性及人體健康，因此必須徹底清洗掉這些化學物質。

　　九：維修（后焊）

　　這是一個線外工序，目的是在于經濟地修補有缺陷的焊點或更換有瑕疵的電子元件。維修基本上可分為補焊（Touch up）、重工（Rework）和修理（Debug）3種。

　　十：電氣測試

　　電氣測試主要包括ICT在線測試和FCT功能測試。在線測試檢查每個單獨的元件和測試電路的連接是否良好；功能測試則通過模擬電路的工作環境，來判斷整個電路是否能實現預定的功能。

　　十一：品質管理

　　品質管理包括生產線內的質量控制和送往顧客前的產品質量保證。主要是檢查缺陷產品、反饋產品的工藝控制狀況，保證產品的各項質量指標達到顧客的要求。

　　十二：組件包裝及抽樣檢查

電子組件包裝，并進行包裝后抽樣檢驗，再次確保即將送到顧客手中的產品的高品質。

以上就是PCBA加工一站式服務的具體流程，大家在做電子加工之前可以先了解一下，更多PCBA加工技術文章可關注深圳貼片廠長科順的公司官網。
