鋼網是SMT貼片加工時必須要用到的模板工具，在制作鋼網時通常需要客戶提供Gerber文件，因為Gerber文件是含有鋼網文件的，加工時可以直接拿著文件去開具鋼網，而如果客戶提供的Gerber文件不完整沒有鋼網文件的時候，還可以使用哪些資料文件來替代呢？

首先，在開具鋼網是應該首選鋼網文件，通常是在Gerber文件內，Gerber文件內包含很多的層，有絲印層、阻焊層、焊盤層、貼片層、鋼網層等，其中鋼網層就是鋼網資料，需要注意的是Gerber文件和鋼網文件并不是同一種文件，它們是包含與被包含的關系，Gerber文件包含鋼網文件，所以說鋼網文件屬于Gerber文件，但不等同于Gerber文件，所以如果Gerber文件內不包含鋼網文件的話就需要使用其它的資料文件來代替了。

在實際加工生產中并不是所有的客戶都能提供出鋼網文件，可能很多客戶提供的文件里都沒有鋼網層，那么在沒有鋼網文件時也是可以使用其它的文件來代替的，其中線路層和貼片層是必須要提供的層，貼片層和線路層的焊盤圖形是和實際上PCB線路板的焊點大小是一樣的，通過這兩個文件的焊盤圖形就可以確定鋼網開孔的大??；除了這兩個層文件外還需要阻焊層和絲印層以及鉆孔層這三個層。

通過阻焊層我們可以清楚的知道焊盤的位置，通過絲印層我們可以分清每個焊盤所貼元件的種類比如哪些韓盤點是貼二極管的，哪些焊盤點是貼電容電阻的，而通過鉆孔層可以判斷出哪個焊盤是插件的，哪個地方是需要鉆孔的，這樣的話就可以確定哪些孔位是不需要開窗的，有了這些資料就可以知道鋼網開孔的位置、大小等信息可以由這些資料來代替鋼網文件，制作出鋼網。

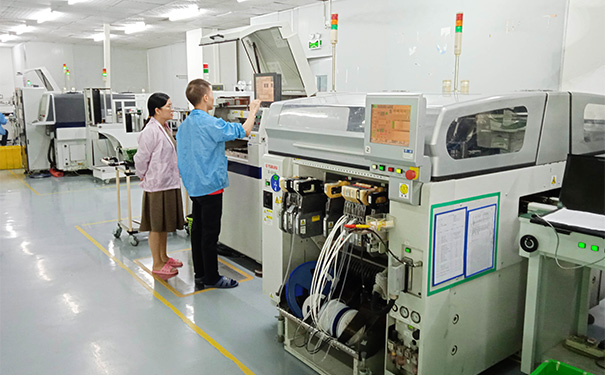

長科順科技專用提供SMT貼片加工，目前有5條生產線，歡迎撥打咨詢熱線進行報價。
