SMT貼片加工過程中的貼片機是如何運作的?

發布日期:2017-08-24
瀏覽量:3634
分享到:

貼片技術是SMT產品組裝生產中的關鍵。一般情況下,焊膏印刷及再流焊接一次就可完成整個PCB的印刷及焊接,而SMC/SMD的貼裝都要采用貼片機自動進行,貼片機往往需要對SMD一片一片地貼裝,所以貼片機所具有的技術性能直接會影響生產效率及質量,貼片機是SMT產品組裝生產線中核心的、關鍵的設備,它決定著電子產品組裝技術的自動化程度。貼片設備的先進程度從根本上決定了貼片工藝的兩個要求:貼裝準確度和貼片率高。


什么是貼片加工呢?貼片機是如何工作的?下面就由深圳電子產品成品組裝加工廠長科順科技為大家整理解說:

貼片就是將SMC/SMD等表面貼裝元器件從其包裝結構中取出,然后貼到PCB的指定焊盤位置上,英文將這一過程稱為“Pick and Place”。當然所貼放的焊盤位置需是已涂敷了錫膏,或雖未涂敷錫膏,但在元器件所覆蓋的PCB板面上已涂敷了貼片膠。貼放后,元器件依靠錫膏或貼片膠的粘附力初粘在指定的焊盤位置上。

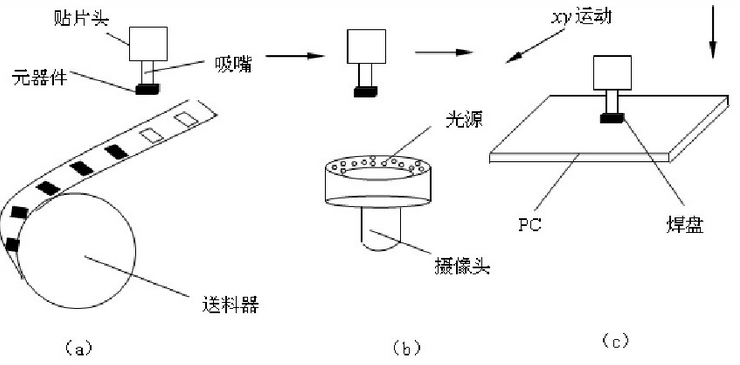

用貼片機來實現貼片任務的基本過程是:


1、PCB送入貼片機的工作臺,經光學找正后固定;

2、送料器將待貼裝的元器件送入貼片機的吸始工位,貼片機吸拾砂以適當?shù)奈鞂⒃骷钠浒b結構中吸取出來;

3、在貼片頭將元器件送往PCB的過程中,貼片機的自動光學檢測系統與貼片頭相配合,完成對元器件的檢測、對中校正等任務;

4、貼片頭到達指定位置后,控制吸嘴以適當?shù)膲毫⒃骷?zhǔn)確地放置到PCB的指定焊盤位置上,元器件同時為已涂布的焊錫膏、貼片膠粘住;

5、重復上述第2-4步的動作,直到將所有待貼裝元器件貼放完畢,上面帶有元器件的PCB板被送出貼片機,整個貼片機工作便全部完成。下一個PCB又可送進到工作臺上,開始新的貼放工作。


深圳市長科順科技有限公司,現有12條生產線,成品組裝線4條,貼片線4條,插件線4條,以SMT貼片、插件、成品組裝加工一站式加工為特色,為您的電子產品質量和交期確定了航路,更多關于電子成品組裝加工、SMT加工客戶案例、觀瀾PCBA加工一條龍等信息,可查看長科順網站加工中心 其它信息或電話咨詢生產計劃13302922176朱經理。順祝商祺!
