高速貼片機的速度究竟有多快?它的工作步驟有哪些？

　　貼片機按速度來說分有三種：為低速、中速和高速。那么，就高速貼片機來說，我們經常最關心的話題就是高速貼片機的速度究竟有多快，效率究竟有多高。下面我們長科順SMT貼片加工廠來簡單分析一下。

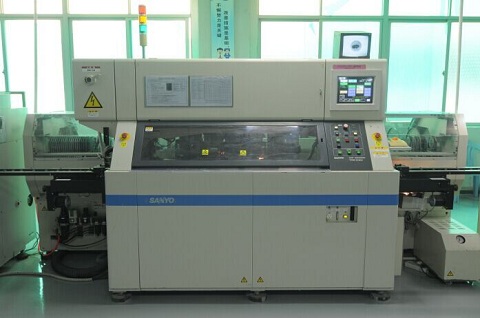

　　高速貼片機都是轉塔式的安裝，一共有12-24個針頭，在頭部旋轉貼裝，PCB板在下面移動，頭部不移動。這種設計老式的機器噪音大，但是速度快，同時也會有拋料，適合大批量生產。一般在幾秒鐘之內就可以完成一塊板的SMT加工。速度完全可以達到50000-80000點/H。是電路板加工廠家的首選高效設備。

　　其工作過程包括以下幾步：

　　1. PCB(電路板)由進口傳送帶被裝載到X-Y工作臺上。

　　2. 視覺系統讀取PCB板基準點，并將PCB板定位。

　　3. 上料器平臺可左右移動到吸取元件所在的料槽位置上。

　　4. 旋轉貼片頭順時針旋轉吸取元件。

　　5. X-Y工作臺可上下左右移動到貼裝元件所在位置上。

　　6. 旋轉貼片頭將所吸取元件放置到PCB指定貼裝位置上。

　　7. 重復1~6步驟，直至PCB上所有元件全部貼完。

　　8. PCB板由出口傳送帶卸載。
