在PCBA加工中為保證品質和降低成本，離不開在線測試。為了保證測試工作的順利進行，PCB設計時應考慮到測試點與測試孔(用于PCB及PCB組件電氣性能測試的電氣連接孔)的設計。下面簡介紹一下PCB可靠性測試的設計。

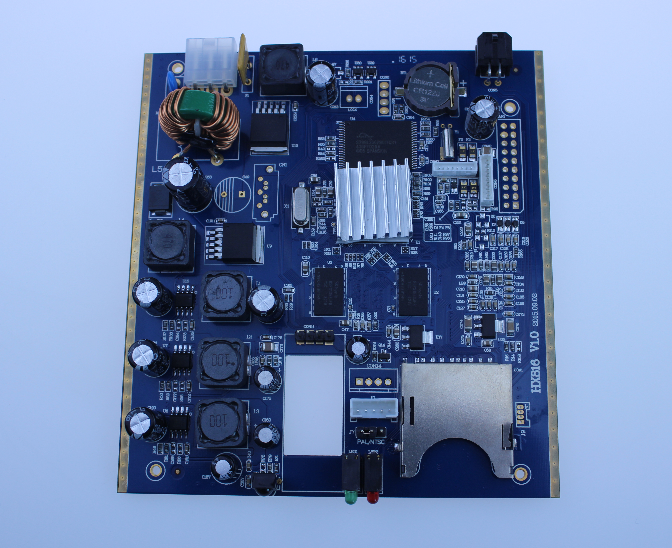

(1)接觸可靠性測試設計。深圳PCBA工廠SMT和DIP都是在PCB板上集成零件的方式，其主要區別是SMT不需要在PCB上鉆孔，在DIP需要將零件的PIN腳插入已經鉆好的孔中。測試點原則上應設在同一面上，并注意分散均勻。測試點的焊盤直徑為09mm~1.0mm，并與相關測試針相配套。測試點的中心應落在網格之上，并注意不應設計在板子的邊緣5mm內，相鄰的測試點之間的中心距不小于1.46mm。

測試點之間不應設計其他元件，測試點與元件焊盤之間的距離應不小于1mm，以防止元件或測試點之間短路，并注意測試點不能涂覆任何絕緣層。原則上，測試孔可用工藝孔代替，但對拼板的単板測試時仍應在子板上設計測試孔。

(2)電器可靠性測試設計，所有的電氣節點都應提供測試點，即測試點應能覆蓋所有的I/0、電源地和返回信號，每一塊IC都應有電源和地的測試點，如果器件的電源和地腳不止一個，則應分別加上測試點，一個集成塊的電源和地應放在2.54mm之內，不能將IC控制線直接連接到電源、地或公用電阻上，對帶有邊界掃描器件的VLSI和ASIC器件，應增設為實現邊界掃描功能的輔助測試點，如時鐘、模式、數據串行輸入/輸出端、復位端，以達到能測試器件本身的內部功能邏輯的要求。
