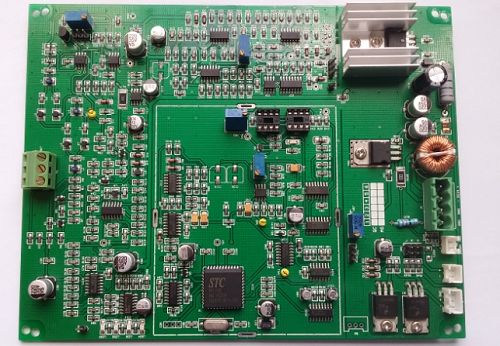

PCBA加工與PCB電路板息息相關，所以PCB設計的時候就需要考慮對生產加工是否影響，下面我們一起來了解一下PCB設計的注意事項：

1、PCB上錫位不能有絲印圖。

2、銅箔與PCB板邊的最小距離0.5mm，組件與PCB板邊的最小距離為5.0mm，焊盤與PCB板邊的最小距離4.0mm。

3、銅箔的最小間隙：?jiǎn)蚊姘?.3mm雙面板0.2mm。

4、雙面板PCBA設計時要注意，金屬外殼的組件、插件時外殼與印制板接觸的頂層的焊盤不可開，一定要用阻焊油或絲印油蓋住。

5、跳線不要放在IC下面或是馬達、電位器以及其它大體積金屬外殼的組件下。

6、電解電容不可以觸及發熱的組件。如大功率電阻、熱敏電阻、變壓器、散熱器、電解電容與散熱器的最小間隔為10mm，其它的組件到散熱器的間隔為2.0mm。

7、大型元器件(如變壓器，直徑15mm以上的電解電容，大電流的插座。)應加大焊盤。

8、銅箔的最小線寬：?jiǎn)蚊姘?.3mm，雙面板0.2mm邊上的銅箔最小也要1.0mm。

9、螺絲孔半徑5mm內不能有銅箔(除要求接地外)及組件(或按結構圖要求)。

10、一般通孔安裝組件的焊盤大小(直徑)為孔徑的兩倍雙面板最小為1.5mm、單面板最小為2.0mm，如不能用圓形的焊盤可以用腰圓形的焊盤。

11、焊盤中心距離小于2.5mm的，相鄰的焊盤周邊要有絲印油包裹，絲印油寬度為0.2mm。

12、需要過錫爐才后焊的組件，焊盤要開走錫位，方向與過錫方向相反，為0.5mm到1.0mm。這主要用于單面中后焊的焊盤，以免過爐時堵住。

13、在大面積的PCB設計中(大約超過500cm以上)為防止過錫爐時PCB板彎曲，應在PCB板中間留一條5mm至10mm的空隙不放組件(可走線)以用來在過錫爐時加上防止彎曲的壓條。

14、為減少焊點短路，所有的雙面板，過孔都不開阻焊窗。

以上就是PCB板設計時需要注意的事項，有不全面或者不對的地方歡迎聯系我們修改。同時有需要電子加工服務（PCBA加工、SMT貼片加工、電子組裝測試），請直接在線咨詢我們的在線經理。
